CO VYRÁBÍME?

Dream Box modulární obytné jednotky z ISO kontejnerů, využitelné jako obytné domy, kanceláře, zahradní objekty nebo komerční prostory. Jednotky jsou modulární, přemístitelné a kompatibilní s moderní architekturou.

Extra obytné prostory v různých velikostech a designech jsou vytvářeny jako nová generace zahradních místností, které lze využít na pozemku stávajícího domu, a to: pokoje pro hosty, domácí kanceláře, herny, venkovní zahradní kuchyně.

Kontejnery Dream Box vynikají svým  jedinečným designem, udržitelností,nákladovou efektivitou, rychlou realizací výstavby.

 Tyto obytné prostory nabízejí velkorysé možnosti vnitřního uspořádání

a široké možnosti individualizace. Kontejnerové domy mají modulární konstrukci.

Zároveň se vyznačují estetickým zpracováním, které je plně kompatibilní s moderními architektonickými koncepty.

Kontejnerové obytné jednotky vyráběné výhradně společností Dream Box. Všechny modely jsou patentovány.

Z ČEHO SE VYRÁBÍ KONTEJNEROVÉ OBYTNÉ JEDNOTKY DREAM BOX

Jedná se o nejodolnější kontejnery dostupné na trhu, klasifikované jako první třída z hlediska konstrukční pevnosti a nosnosti, určené pro mezinárodní přepravu.

Hmotnost prázdného kontejneru činí přibližně 4 tuny, konstrukce se neohýbá, nekýve ani neposouvá. Díky své hmotnosti poskytuje pocit skutečného domu při pobytu v interiéru.

Více kontejnerů lze modulárně kombinovat a navrhovat tak libovolné projekty dle požadavků.

Nevyžadují údržbu a mají dlouhou životnost. Jedná se o přemístitelné konstrukce.

Oproti kontejnerům ze sendvičových panelů disponují výrazně lepšími izolačními vlastnostmi.

DREAM BOX VARIANTY

Délka: 6–12 metrů

Šířka: 2,44 metru

Tyto kontejnerové obytné jednotky jsou vhodné pro modulární kombinace.

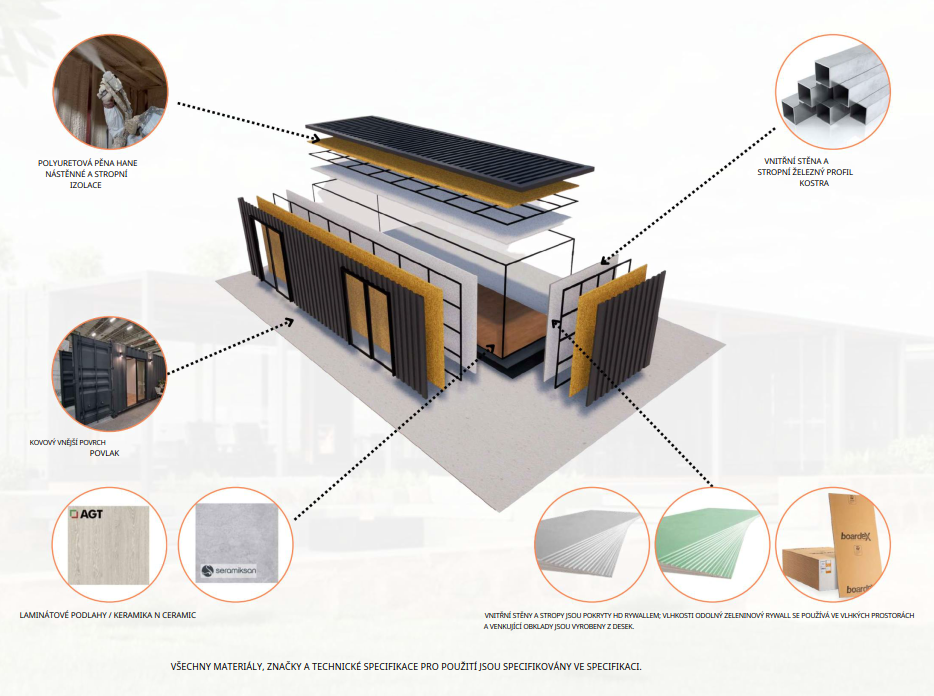

TECHNICKÝ ŘEZ

VŠECHNY POUŽITÉ MATERIÁLY, JEJICH ZNAČKY A TECHNICKÉ SPECIFIKACE JSOU PODROBNĚ UVEDENY V TECHNICKÉ SPECIFIKACI.

Kontejner: 20 DC / 40 HC ISO kontejner

Izolace: polyuretanová pěna

Vnitřní obklady stěn: sádrokartonové desky

Vnitřní nátěr stěn: Jotun

Vnější nátěr stěn: polyuretanový nátěr aplikovaný na epoxidový základ

Elektroinstalace: Siemens Electric

Zásuvky: Viko

Vypínače:Viko

Podlahové krytiny (laminát): Floorpan / AGT

Toaleta: Vitra

Umyvadlo: Vitra

Baterie: Artema

Sprchová souprava: Artema

Sprchový kout: kalené sklo

Obklady v mokrých prostorách: keramická dlažba Seramiksan

Pevný nábytek: MDF laminát

Dveře a výplně: PVC / izolační sklo Comfort

Kuchyňský dřez: Gradde

Kuchyňská baterie: Gradde

Veškeré použité materiály včetně jejich značek a technických specifikací jsou uvedeny v technickém specifikačním dokumentu.

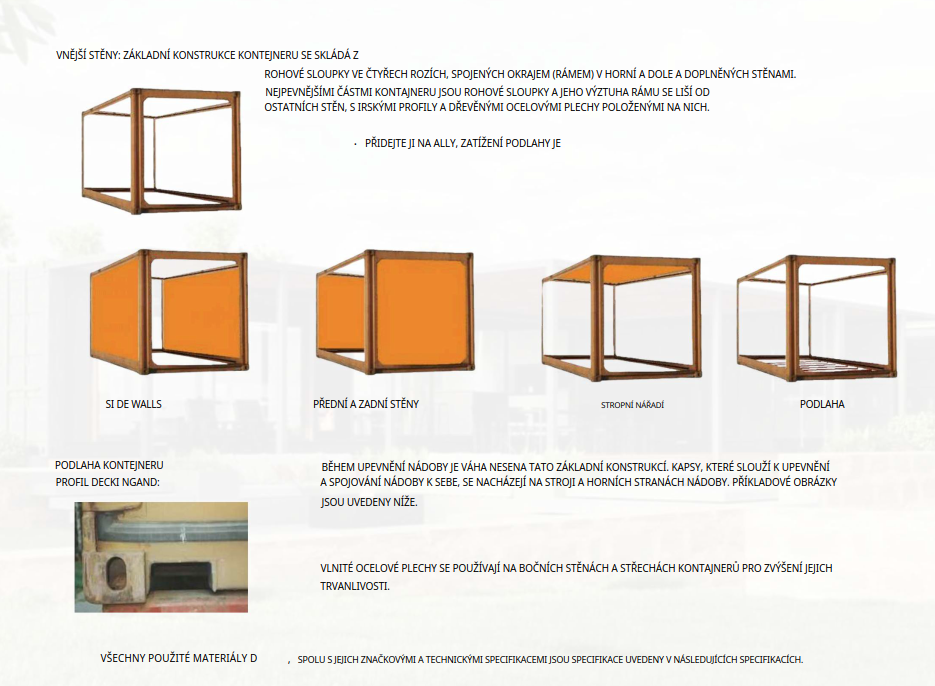

VNĚJŠÍ STĚNY

Základní konstrukce kontejneru se skládá z rohových sloupků umístěných ve všech čtyřech rozích, které jsou propojeny horními a spodními hranami (rámem) a doplněny stěnovými panely. Nejpevnějšími částmi kontejneru jsou rohové sloupky a rámová konstrukce.

Podlahová konstrukce, která je nosná, je zesílena odlišně než ostatní stěny, a to pomocí ocelových profilů a dřevěných nebo ocelových desek, které jsou na ně uloženy.

BOČNÍ STĚNY – PŘEDNÍ A ZADNÍ STĚNY – STROP – PODLAHA

Podlaha kontejneru – palubní desky a profily

Během manipulace s kontejnerem je celé zatížení přenášeno touto základní konstrukcí.

Zámkové kapsy, které slouží k manipulaci a k propojení kontejnerů mezi sebou, jsou umístěny v dolních i horních částech rohových sloupků. Ukázkové obrázky jsou uvedeny níže.

Na boční stěny a střechu kontejneru jsou použity vlnité ocelové plechy, které zvyšují mechanickou odolnost konstrukce.

Veškeré použité materiály včetně jejich značek a technických specifikací jsou uvedeny v technickém specifikačním dokumentu.

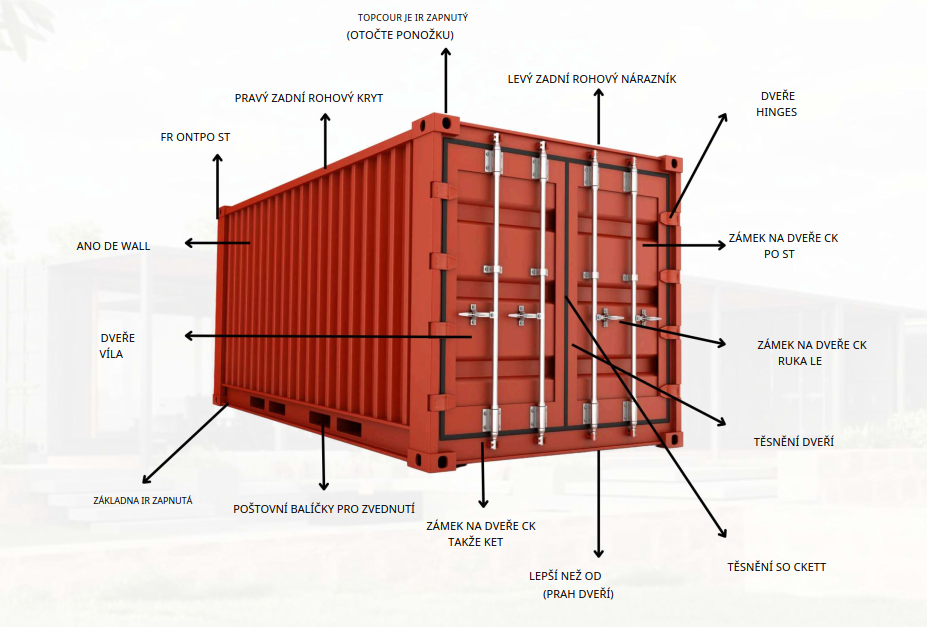

TECHNICKÁ SPECIFIKACE  | KONSTRUKČNÍ DETAILY

• Přední sloupek

• Spodní ocelové kapsy pro vysokozdvižný vozík

• Zásuvka zámku dveří

• Horní rohový ocelový prvek (zásuvka Twistlock)

• Sloupek zámku dveří

• Závěsy dveří

• Boční stěna

• Pravý zadní rohový prvek

• Levý zadní rohový prvek

• Spodní hrana (práh dveří)

• Zásuvka těsnění

• Těsnění dveří

• Madlo zámku dveří

• Dveřní křídla

VNĚJŠÍ STĚNY

Kontejnerové korpusy používané v modulárních obytných prostorech Dream Box jsou vyrobeny z konstrukčně vysoce odolné oceli Corten, vybrané tak, aby vykazovala minimální (téměř nulovou) povrchovou deformaci.

Proces přípravy povrchu a aplikace nátěrového systému probíhá v následujících krocích:

I. OPRAVA POVRCHU

Pokud se na stávajícím vnějším povrchu vyskytují jakékoli deformace, stopy po svařování nebo promáčkliny, jsou tyto oblasti opraveny pomocí ocelového tmelu.

II. ČIŠTĚNÍ POVRCHU

Po provedení oprav je celý povrch očištěn tryskáním (pískováním), aby došlo k úplnému odstranění rzi, nečistot a mastnoty.

III. ZÁKLADNÍ NÁTĚR (PRIMER)

Na vyčištěný povrch je aplikován vysoce přilnavý epoxidový základní nátěr. Epoxidový primer zvyšuje odolnost proti korozi a zároveň zlepšuje přilnavost vrchní vrstvy.

IV. VRCHNÍ NÁTĚR

Je aplikován polyuretanový vrchní nátěr. Polyuretanová barva se vyznačuje:

• vysokou odolností proti UV záření (≥ 1000 QUV test),

• odolností proti blednutí barev,

• dlouhodobým zachováním lesku,

• vysokou chemickou odolností v exteriérových podmínkách.

Barvu i stupeň lesku lze zvolit na přání zákazníka
(mat / polomat / lesk, odstíny RAL).

Díky tomuto systému poskytuje vnější povrch kontejneru dlouhodobou ochranu proti UV záření, slanému a vlhkému pobřežnímu prostředí a teplotním výkyvům v rozsahu –20 °C až +60 °C.

Interval údržby činí přibližně 8–10 let a může se prodloužit v závislosti na podmínkách používání.

STŘECHA – SKLON

Střechy kontejnerů jsou zpravidla vyrobeny z trapézových (klenutých) ocelových plechů se sklonem přibližně 1,5–2 %  (1–2°) od středu směrem k okrajům. Tento sklon usměrňuje dešťovou vodu k odtokovým otvorům v rozích a zabraňuje hromadění vody na střeše.

Na střeše není aplikována žádná dodatečná střešní konstrukce. Je zachována původní střešní konstrukce z oceli Corten, přičemž jsou plně zachovány pevnostní a vodotěsné vlastnosti požadované pro námořní přepravu.

Na vnitřní stranu střechy je aplikována polyuretanová pěnová izolace, která zajišťuje kontrolu kondenzace a tepelnou izolaci. Tímto způsobem je dosaženo tepelného komfortu bez nutnosti dodatečné střešní konstrukce.

Na přání zákazníka lze na stávající střechu instalovat dodatečný střešní systém; v takovém případě však kontejner již není přepravitelný a montáž střechy musí být provedena na místě instalace.

IZOLACE STŘECHY

Kontejnery Dream Box jsou vyráběny z vysokopevnostní ocelové konstrukce, která splňuje normy ISO a CSC a je navržena tak, aby odolávala náročným přepravním podmínkám.

Původní střešní konstrukce kontejneru byla testována na odolnost vůči intenzivnímu sněhu, větru a rázovému zatížení, ke kterým dochází při námořní přepravě. Výsledkem je, že ocelový střešní systém přirozeně splňuje požadované sněhové zatížení 3,0 kN/m², a to i pro horské oblasti.

SNĚHOVÉ ZATÍŽENÍ

3,0 kN/m²

ODOLNOST PROTI VĚTRU

V souladu s normou EN 1991-1-4

ODVOD DEŠŤOVÉ VODY

Původní povrch kontejneru z oceli Corten má trapézový (zakřivený) tvar, který umožňuje přirozený odtok dešťové vody. Ve standardním provedení je dešťová voda odváděna kontrolovaným způsobem po povrchu trapézového plechu, a to právě díky této geometrii povrchu.

Trapézové plechové pásy s přesahem 5 cm, použité kolem okenních a dveřních rámů, usměrňují tok vody a zabraňují jejímu kontaktu s povrchy oken a dveří.

Volitelně lze pro oblasti s intenzivními srážkami doplnit vnější okapový a svodový systém. Tato možnost je zpoplatněna samostatně.

VNITŘNÍ STĚNY

Uvnitř stěnového plechového panelu kontejneru se nachází ocelová konstrukce.
Na stěnách jsou použity bílé sádrokartonové desky o tloušťce 12,5 mm, zatímco v mokrých prostorách (koupelny, kuchyně) jsou preferovány impregnované (zelené) sádrokartonové desky o stejné tloušťce.

IZOLACE STROPU

Pro izolaci stropu je v kancelářských modulech a obytných jednotkách aplikována polyuretanová pěna (PIR/PUR) o tloušťce 40–60 mm.

IZOLACE PODLAHY

Systém je primárně navržen s důrazem na odolnost, akustický komfort a tepelnou izolaci.
V závislosti na zvoleném modelu je nad 10mm izolační podložkou (filc) instalována laminátová podlaha značek AGT nebo Floorpan.

Tento systém poskytuje vysoký komfort z hlediska tepelné, kročejové i zvukové izolace.

U rozšířených modelů XL je v konstrukci podlahy použita námořní překližka, která zvyšuje nosnost podlahové konstrukce.

IZOLACE STĚN TEPELNÁ A AKUSTICKÁ

Pro izolaci stěn je v kancelářských modulech a obytných jednotkách aplikována polyuretanová pěna (PIR/PUR) o tloušťce 40–60 mm.

AKUSTICKÁ IZOLACE

Použití polyuretanové pěnové izolace o tloušťce 40–60 mm zajišťuje vysoký akustický útlum:

pro kancelářské jednotky

pro obytné jednotky

SOUČINITEL PROSTUPU TEPLA (U-HODNOTA)

Přibližná hodnota činí 0,45–0,48 W/m²K
(při použití izolace PUR o tloušťce 40 mm).

Poznámka:
Vzhledem k tomu, že PUR pěna má nižší tepelnou vodivost než minerální vlna, poskytuje tepelný výkon odpovídající 50 mm minerální vlny, a to již při tloušťce 40 mm.

PAROZÁBRANA

Díky své uzavřené buněčné struktuře plní polyuretanová pěna přirozeně funkci parozábrany.

ELEKTROINSTALACE A BEZPEČNOSTNÍ STANDARDY

V elektroinstalaci jsou použity bezhalogenové (nehořlavé) kabely.
Veškeré zásuvky a vypínače jsou prémiové kvality.

Součástí standardního vybavení jsou: rozvaděč, jističe, proudový chránič (RCD).

Základní předinstalace pro: 1× televizor,1× klimatizační jednotku.

Elektroinstalační systém je třífázový (3fázový), 400 V, 50 Hz.

TECHNICKÉ PARAMETRY ELEKTROINSTALACE

230 V / 400 V, 50 Hz

4pólový, 32 A (L1, L2, L3, N)

25 A, 30 mA, typ A

Průřezy vodičů:

zásuvkové okruhy: 3 × 2,5 mm²(L, N, PE)

světelné okruhy: 3 × 1,5 mm² (L, N, PE)

5. PŘÍVOD VODY A ODVOD ODPADNÍ VODY

Napojovací body přívodu čisté vody a odvodu odpadní vody jsou zpravidla vedená vnějším způsobem ze zadní fasády, ve výšce přibližně 250 mm nad úrovní podlahy. Toto řešení se může lišit v závislosti na dispozici konkrétního kontejnerového projektu a požadavcích zákazníka.

Za účelem zajištění snadné údržby a servisního zásahu jsou rozvody vody navrženy tak, aby byly přístupné bez vedení pod podlahou. Toto řešení poskytuje technickou flexibilitu a usnadňuje servisní zásahy v napojovacích bodech.

Všechny okruhy jsou číslovány a označeny v rozvaděči.

Je možné připravit předinstalaci pro:

• solární panely,

• střídač,

• bateriový systém.

PARAMETRY NAPOJENÍ

Jednotky jsou dodávány s kompletní přípravou přívodu vody a kanalizace, připravené k přímému připojení na místě instalace.

• přívod studené vody: ½" závit

• odpad dřez + sprcha: DN 50 PVC

• odpad WC: DN 100 PVC (standardní napojení WC)

Maximální elektrický příkon: 11–12 kW (v závislosti na konfiguraci modelu)

6. OKNA, DVEŘE A TĚSNĚNÍ

Používány jsou PVC posuvné systémy ADOPEN Thermo s tepelnou izolací.

VLASTNOSTI OKENNÍHO SYSTÉMU

• hloubka profilu: 140 mm

• vícekomorová PVC konstrukce

• bezolovnatý materiál, UV odolnost třídy A

• trojité EPDM těsnění

• kování: ROTO nebo KALE

• barva: standard RAL 7016 antracit, ostatní RAL na vyžádání

Součinitel prostupu tepla (Uw): cca 1,0–1,2 W/m²K
Odpovídá energetické třídě A+.

SKLO – STRUKTURA A VÝKONOVÉ PARAMETRY

• výrobce: Şişecam – série Sinerji

• propustnost vzduchu: třída 4 (EN 12207)

• vodotěsnost: třída 7A (EN 12208)

• odolnost proti zatížení větrem: třída C4 (EN 12210)

Typ zasklení:

• Low-E izolační sklo

• skladba: 4 mm sklo / 16 mm argon / 4 mm Low-E

• celková tloušťka: 24 mm

Ug ≈ 1,1 W/m²K
Světelná propustnost: cca 75 %
Solární faktor (g): cca 0,60

7. VĚTRÁNÍ A KONTROLA VLHKOSTI

Polyuretanová pěna použitá v izolacích díky své uzavřené buněčné struktuře:

• zabraňuje prostupu vlhkosti,

• eliminuje kondenzaci,

• nevyžaduje dodatečnou parozábranu,

• zabraňuje vzniku plísní.

Zajišťuje dlouhodobou stabilitu vnitřního prostředí.

8. OSVĚTLENÍ

VNITŘNÍ OSVĚTLENÍ

černé trubicové LED bodové svítidla

zapuštěná LED svítidla v koupelnách

barevná teplota:

VNĚJŠÍ OSVĚTLENÍ

jednosměrná nástěnná LED svítidla

denní barva světla

9. NÁBYTEK

Cena "na klíč" zahrnuje:

• kuchyňskou pracovní desku z masivního buku (30 mm)

• koupelnovou skříňku z MDF laminátu

Nábytek do ložnice není součástí ceny, lze jej dodat jako volitelný prvek.

10. DOPRAVA, MANIPULACE A INSTALACE

Jednotky jsou přepravovány kompletně smontované v ISO formátu.

ROZMĚRY A HMOTNOSTI

6,05 × 2,44 × 2,60 m | 4–5 t

6,05 × 3,20 × 2,60 m | 4–5 t

12,19 × 2,44 × 2,90 m | 8–9 t

12,19 × 3,20 × 2,90 m | 10–11 t

Manipulace probíhá pomocí ISO rohových zámků.
Pro osazení postačuje jeřáb o nosnosti 25 t.

11. ZÁRUKA, SERVIS A OBCHODNÍ PODMÍNKY

• konstrukce: 10 let

• izolace a nátěry: 5 let

• elektro a voda: 2 roky

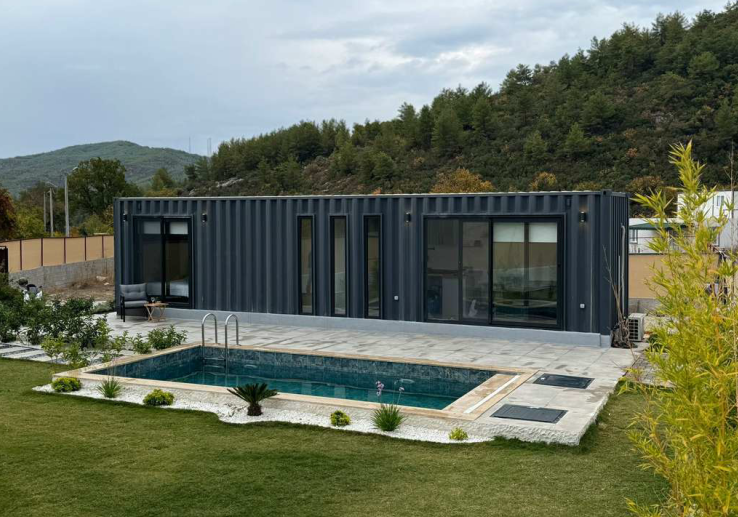

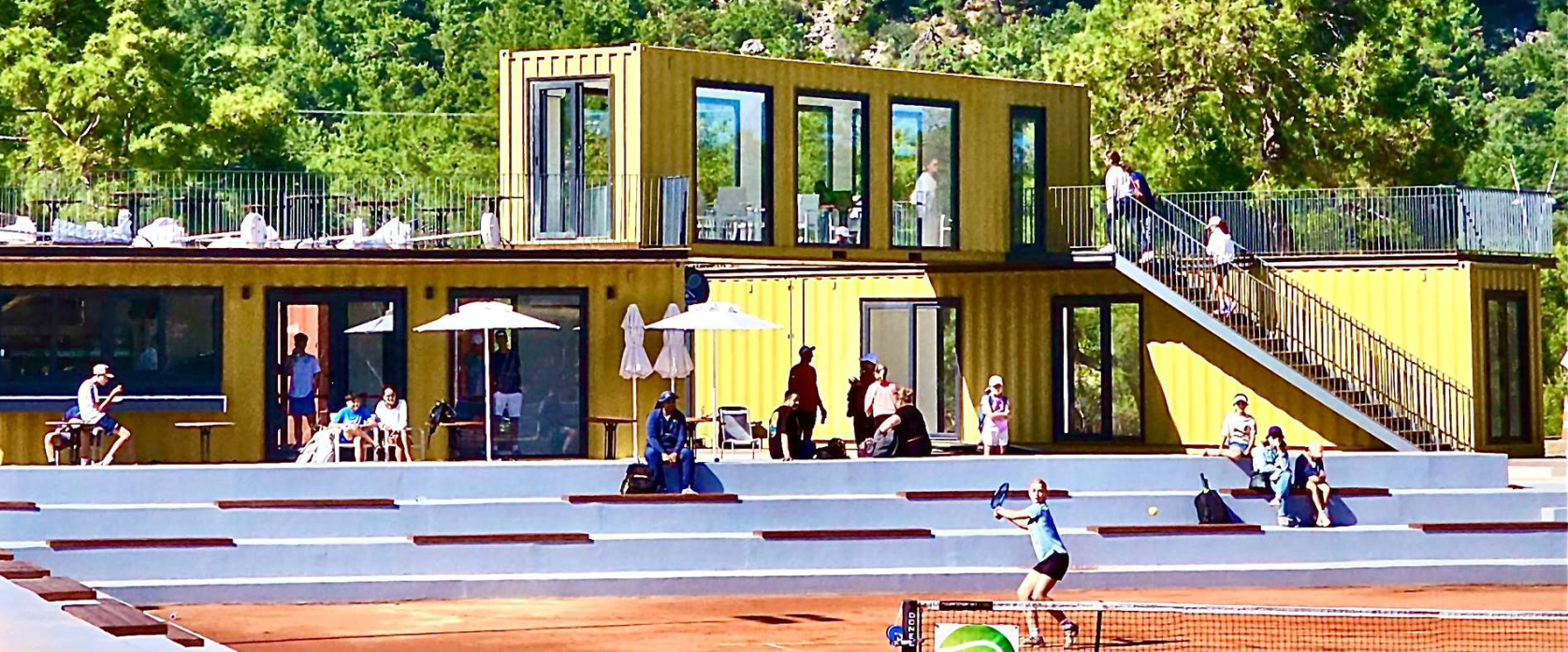

Hotové projekty galerie
